综合型刮檫仪器简介

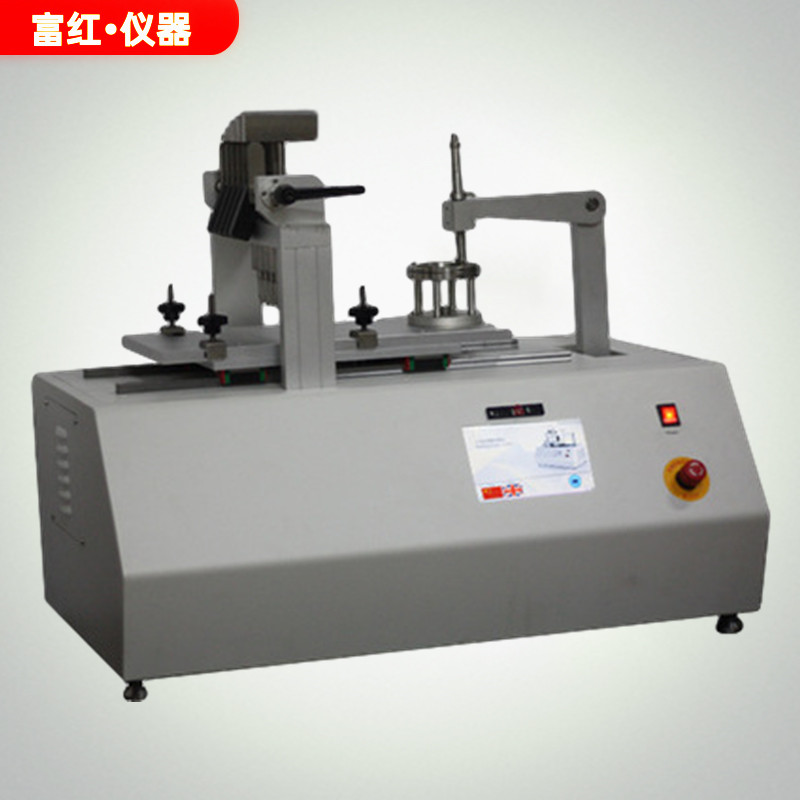

仪器由两部分刮擦装置组成,左半部分可做五指/塑料指刮擦试验,右半部分可做百格法刮擦试验。两者共用一个往复移动平台。本仪器满足多种测试标准,且可根据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。
1.1 测试原理

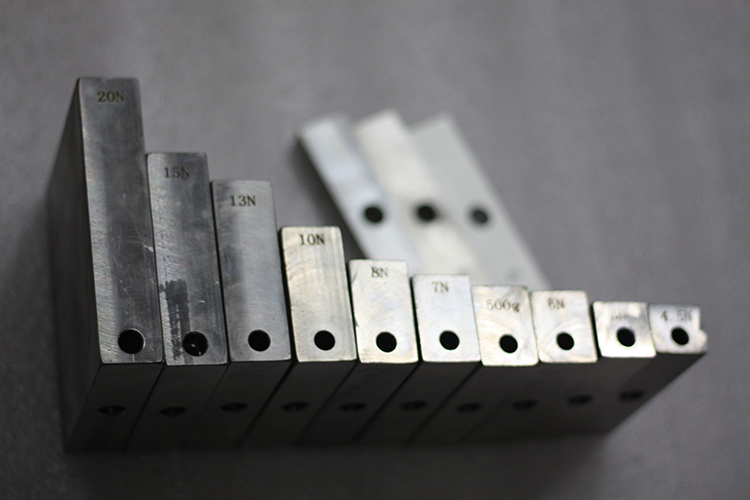

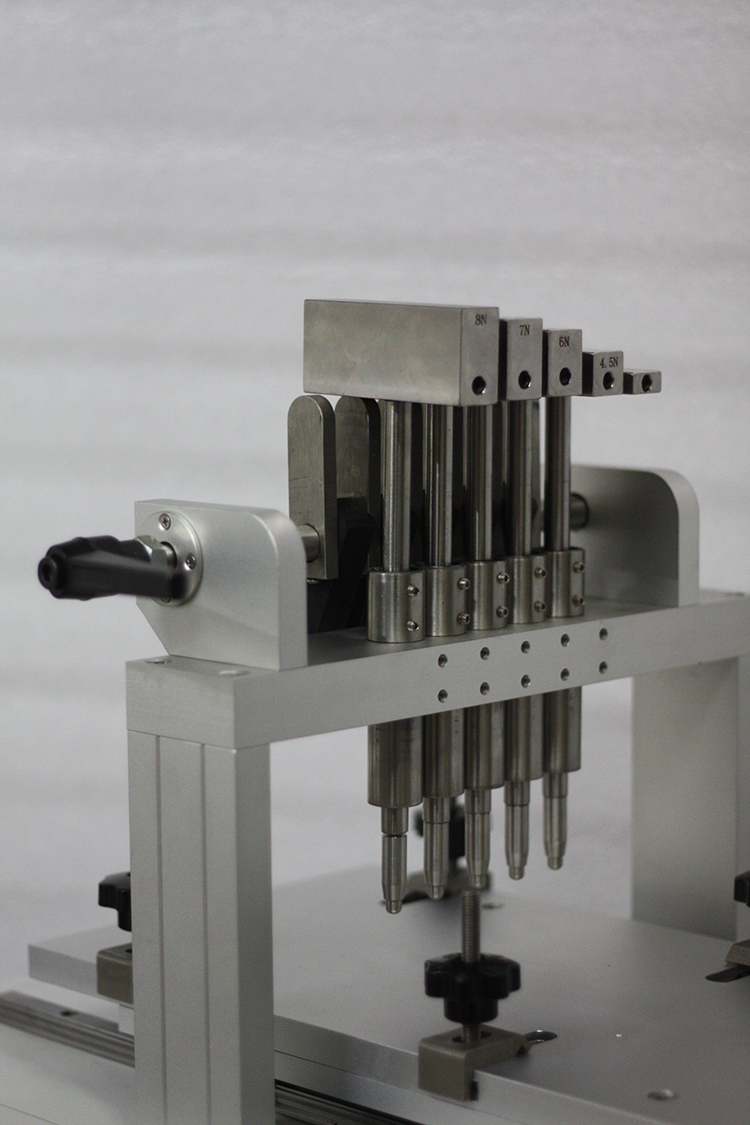

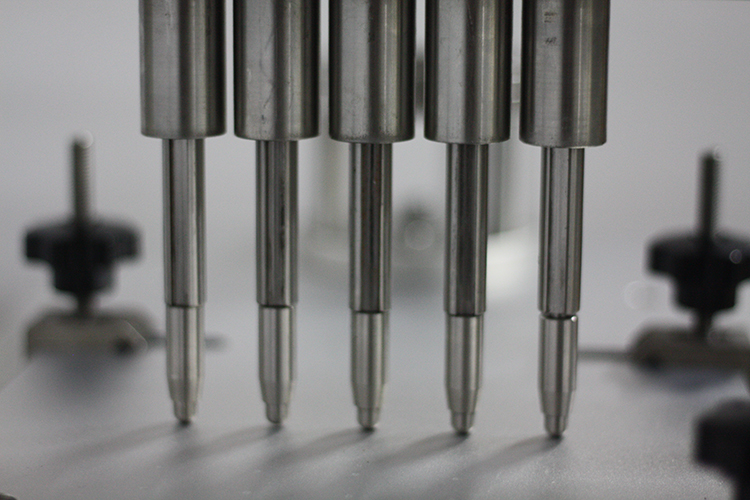

五指/塑料指刮擦试验:试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。试验过程中,试验平台移动,刮指在试样表面留下划痕。根据划痕的深浅判断试样的耐划伤性能。试样可为塑料板、涂有油漆和清漆的测试板等。

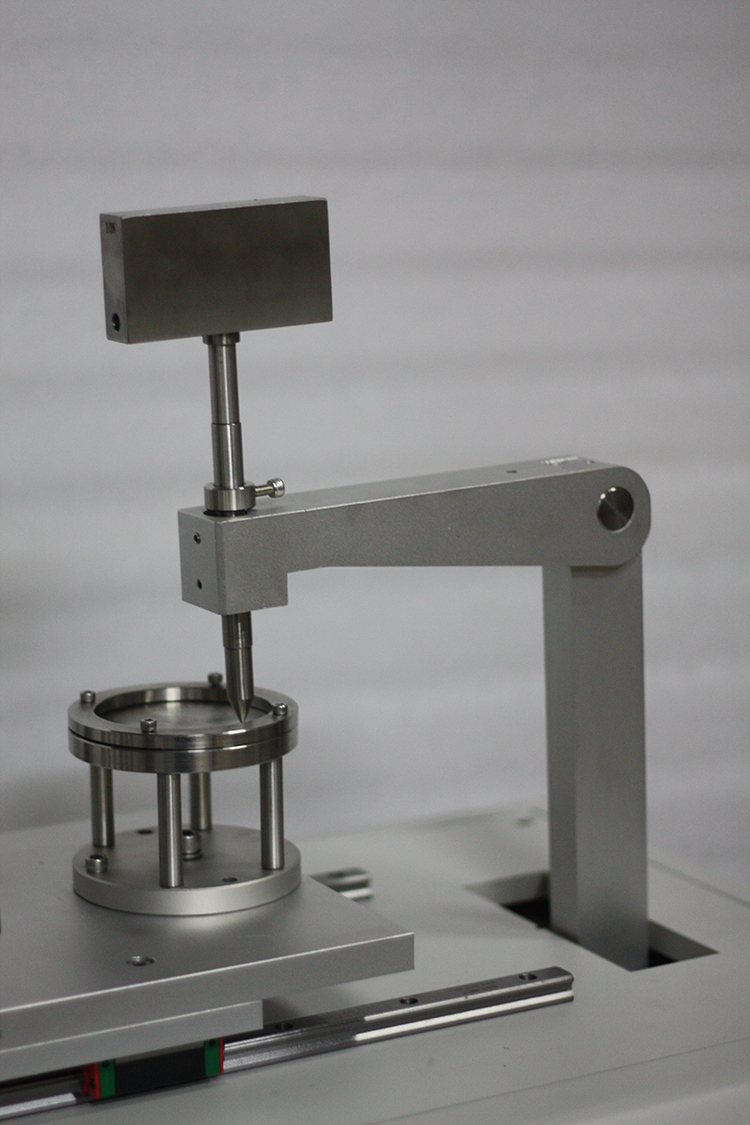

百格法刮擦试验:试验目的为检测涂料的耐刻痕脱落性能。普通的百格法为手动测试,操作费时费力。本仪器使用中,通过两个电机驱动,控制划痕的长度、划痕与划痕之间的距离。运动过程为:阶段试验,往复移动平台运动一次(半圈),气缸使刮擦指抬起,电机带动刮擦指纵向移动距离,气缸使刮擦指放下,然后往复移动平台再运动一次(半圈),气缸使刮擦指抬起,电机带动刮擦指纵向再次移动距离,如此反复。当划完指定的条数后,手动将测试板旋转90度,进行阶段试验后完成试验。本仪器可以实现划格间距2.0mmm,满足标准的要求
仪器由两部分刮擦装置组成,左半部分可做五指/塑料指刮擦试验,右半部分可做百格法刮擦试验。两者共用一个往复移动平台。本仪器满足多种测试标准,且可根据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。
1.1 测试原理
五指/塑料指刮擦试验:试验平台上的试样接触五个刮指或1个塑料刮指及其上方施加的砝码重量。试验过程中,试验平台移动,刮指在试样表面留下划痕。根据划痕的深浅判断试样的耐划伤性能。试样可为塑料板、涂有油漆和清漆的测试板等。
百格法刮擦试验:试验目的为检测涂料的耐刻痕脱落性能。普通的百格法为手动测试,操作费时费力。本仪器使用中,通过两个电机驱动,控制划痕的长度、划痕与划痕之间的距离。运动过程为:阶段试验,往复移动平台运动一次(半圈),气缸使刮擦指抬起,电机带动刮擦指纵向移动距离,气缸使刮擦指放下,然后往复移动平台再运动一次(半圈),气缸使刮擦指抬起,电机带动刮擦指纵向再次移动距离,如此反复。当划完指定的条数后,手动将测试板旋转90度,进行阶段试验后完成试验。本仪器可以实现划格间距2.0mmm,满足标准的要求


图1.划痕间距为2mm时 划格局部细节图
1.2 测试标准
此款多功能测试仪符合下列标准:
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 仪器组成
1.2 测试标准
此款多功能测试仪符合下列标准:
GS 97034-2
FORD FLTM BN 108-13
GMW 14698(B法)
GM 14688(A法)
GM 14688(B法)
PV 3952
FORD FLTM BN 108-13
GMW 14698(B法)
FORD BO-162-01
GMN 3943
Nissan NES M0159
1.3 仪器组成
