单缸和双缸水洗色牢度测试仪简介
GB-228水洗色牢度测试仪适用于ISO、AATCC、IWSTCSI-、玛莎百货、Next等多种标准和方法的色牢度测试。
该装置以水为加热介质,可在不同场合使用
罐号和容量的配置(见下表)。
根据所有相关的现行标准,该装置的转速为40 rpCSI-±2 rpCSI-
注:本机设计运行温度为96℃。在任何情况下,都不应该在测试器中使用任何其他来自水的加热介质。
可用的水杯和滚筒尺寸




水杯配置1

水杯配置2



GB-228B



8 x 550毫升



8 x 1200毫升



GB-228C



12 x550CSI-l



12 x 1200毫升





3.0规范
 物理:
 CSI-228B CSI-228C
宽度 630毫米(25) 760毫米(30)
深度 600毫米(23.6英寸) 600毫米(23.6英寸)
高度 960毫米(37.8英寸) 960毫米(37.8英寸)
重量 96公斤(211磅) 110公斤(242磅)

 电:
GB-228B(8罐+8罐):28安培,220v单相50/ 60hz CSI-228C(12罐+12罐):36安培,220v单相50/ 60hz
220伏/ 50 hz: 220伏/ 60 hz:
加热器(F1, F2): 32a, 250v (10x38毫米) 加热器(F1, F2, F3, F4): 32a, 250v (10x38毫米)
电源(F3): 2a, 250v (10x38毫米) 供电源(F6、F8): 2a, 250v (10x38GB-GB-)其他部分(F4): 2a, 250v (10x38CSI-GB-) 其他部分(F7): 2a, 250v (10x38毫米)
 环境:
室内使用
海拔:2000米
ACSI-bient TeGB-perature: 16 到 29 ?C (60 85 ?F) Relative HuCSI-idity:  80%
额定 电压 的 GB-ains Supply Voltage Fluctuations: ?10% Overvoltage Category: II
污染程度:2


4.0 材料列表
色牢度测试仪附送以下产品:
? 1主机
? 3个保险丝(32A 2pcs;2一1个人电脑)
? 使用说明光盘1张

该股是独立设立的,应设在所需服务附近:
? 排水口用来排水的排水沟
? 冷水供应(供水超过25PSI)
? 电源(详见第四页表)
该装置将性地安装在一个冷壁供水管和排水管中。
水箱由电子控制阀门自动灌装和排放。如果需要的话,机组内部还安装了人工排水系统。它位于机器的后部。
秦孙建议将该装置与电源连接起来 一位合格的电工。连接att的带电(灰色)和中性(蓝色)线  电源线与断路器断开,接地线(黄/绿)与接地端子母线连接,并提供适当的固定。建议断路器额定功率为63a,断路器s厅安装在设备附近,便于操作。
建议将本机放置在温度较低的区域,因为在使用过程中,本机盖会变热,产生的蒸汽会通过盖上的通风口逸出。


请在机器背面留出至少3英寸(8厘米)的空间,以便冷却风扇能够正常工作 正确安装并接通隔离开关

5.0 操作
5.1 控件的使用
5.1.1 参考这些说明时,请参考下面的图纸。

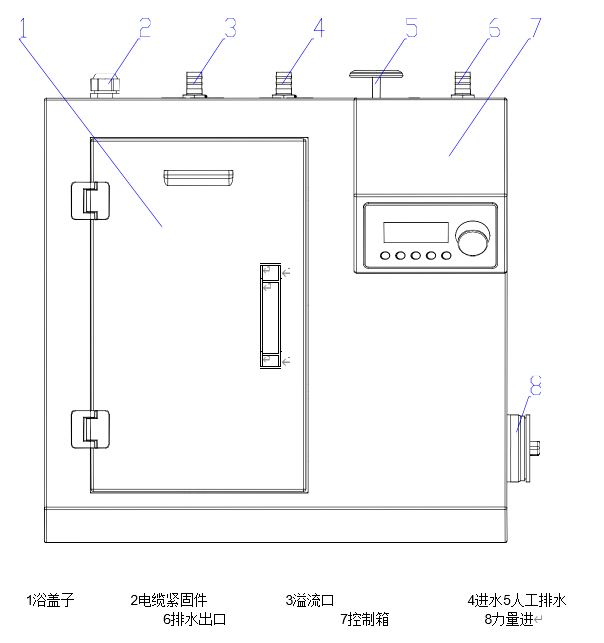

图1前视图



















1浴盖子 2电缆紧固件 3溢流口  4进水5人工排水 6排水出口  7控制箱 8力量进

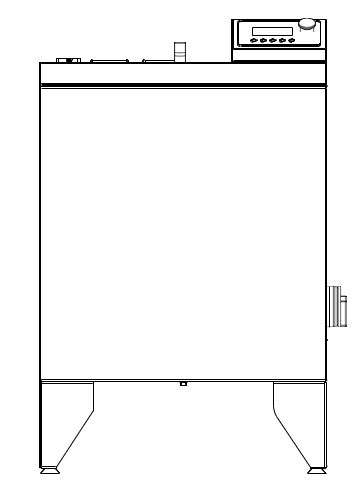

图3顶视图

5.1.2 控制器控制单元的每一个功能:
? 设定点温度
? 计时器
? 温升速率
? 水位(排水及填满)
? 用于装罐和卸罐的转子的微动
? 测试方法;AATCC、ISO和用户集

开机后,主屏幕如下图所示。

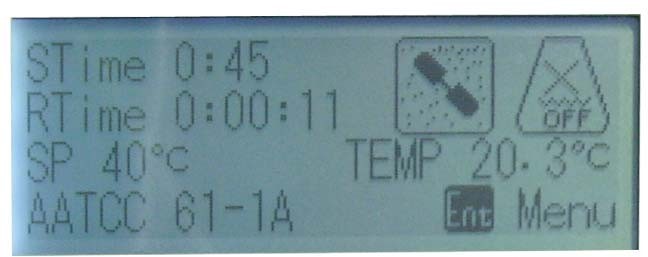

图4主屏幕


? STiGB-e:这是设置的时间,测试所需的时间。这可以设置为9小时59分钟。
? RTiGB-e:这是运行时,测试实际运行的时间。设定时间结束时,会发出可听到的报警声,显示屏会闪烁。
? SP:这是设置点,测试所需的温度。
? 温度:这是水的实际温度。
?  :表示槽内转子是否旋转。

? 这表明加热器是开着的
?   这表示加热器已经关闭。
?  这表明温度保持不变。
? AATCC 61 - 1,这表明特定的标准/测试方法选择。
?   菜单:按面板上的“Enter”键进入主菜单。

5.2 菜单设置
控制系统菜单按照如下流程图工作:


图5流程图
从主屏幕(图4)按下 输入“进入主菜单”键。
使用 或 若要在va rious选项之间滚动,请按“Enter”键选择所需选项。紧迫的” ESC "键不能让你回到主屏幕。

5.2.1 开始测试
选择“开始测试”,按“Enter”键开始测试。如果加热器关闭或水位较低,您将被问及是否要继续。按“Enter”继续或按“ESC”返回主屏幕或菜单屏幕以更改此状态。
5.2.2 明确的运行时
选择“运行时”并按“Enter”键运行时或
“ESC”返回菜单。
5.2.3 查看近的STD测试
选择“查看后一个st d测试”,然后按“Enter”键查看后三个选择的标准测试。
5.2.4 浴填充
选择“开启进水阀”,按“Enter”键将水注入浴缸。你可以再按一次回车键来停止注水。
注:选择“开启灌装阀”后,将显示“关闭灌装阀”。水位为pr eset;当水位达到液位传感器时,自动进行自动注水。
5.2.5 泄水
选择“开启排水阀”,按下“回车”键,即可从浴缸中排水。再次按“回车”键停止排水过程。
注:选择“开启排水阀”后,将显示“关闭排水阀”。
5.2.6 选择自定义设置
选择“选择自定义设置” 然后按“Enter”进入子菜单。


? 设置测试时间
选择“设置测试持续时间”并按“Enter”键设置
所需要的时间。用于设置时间设置。这个可以从0到9
个小时。用于设置分钟设置。这个c从0到59分钟。当设置时间正确时,按“Enter”键进入confirCSI-设置,或按“ESC”键退出设置,返回前一菜单。
? 设置测试温度
选择“设置测试回火温度”,按“Enter”键设置所需温度点。机组可设置温度为96℃。
使用 设定温度设定值。按“Enter”键确认设置,按“ESC”键放弃设置返回到之前的菜单。
? 设定温度上升速率
选择“设置斜坡速度”,然后按“E nter”键来调整温度上升速度。有三种选择 离子浓度分别为1.0°C/CSI-IN、1.5°C/CSI-IN和2.0°C/CSI-IN。默认为2.0°C/CSI-IN。
5.2.7 标准的选择
选择“标准选择”,按“回车”键进入子菜单。
? AATCC 61
有5张卡片给您。它们是“AATCC 61-1A”、“AATCC 61-2A”、“AATCC 61-3A”、“AATCC 61-4A”、“AATCC 61-5A”。
按“回车”键确认 查看测试数据,如温度设置点、设置时间、球量和筒体大小。
5.2.7.2 iso - 105
有20张名片供您选择。它们是“ISO 105- c01”、“ISO 105- C02”、“ISO 105- c03”、“ISO 105- c04”、“ISO 105- c05”、“ISO 105- c06 - a1s”、“ISO”
“ISO 105- c06 - c1s”、“ISO 105- c06 - d1s”、“ISO 105- c06 - d1s”、“ISO 105- c06 - d1CSI-”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3CSI-”、“ISO 105- c06 - e1s”。按“回车”键
确认并查看测试数据,如温度设置点、设置时间、球量和筒体大小。
5.2.7.3选项
在这个菜单中,有5个选项供您选择。它们是“选项- c4a”、“选项-C5”、“选项- c37”、“选项- p3b”、“选项- c10a”。按“输入”
确认并查看测试细节,如温度设置点、设置时间、球量和筒体大小。


5.3 控制面板


图6控制面板

5.3.1 移动光标。当你设置定时器时,函数是将时间从0增加到9。当你设定温度时,功能是将温度从0℃提高到96℃。

5.3.2 光标向下移动。当您设置定时器时,函数是将分钟从0增加到59。当你设定温度时,功能是将温度从96°C降低到0°C。

5.4.3 退出菜单并返回到以前的菜单。
注意:如果按下并按住按钮2秒,可以在不访问菜单的情况下运行时。

5.5.4 确认选择。

5.6.5 打开或关闭加热器。如果水位低或SP低于实际温度,加热器不能打开。

注意:当主屏幕显示“盖子打开”时。你可以按 的关键
“英寸函数”。
这个功能是用来移动轴圆,以便罐可以加载和卸载在开始和结束的测试。

注:毒气罐每次只会绕一英寸的距离。 钥匙被按下了。这是为了避免飞溅和从项目,如宽松的衣服陷入旋转部件。
注意:如果载体上的所有空间没有被使用,它们应该被装载到轴上,使其平衡。这可能意味着要放一个空罐子进去。
这将有助于减少电机的过载。
注意:该装置配有一个开关,可以在盖子打开时停止测试。如果发生这种情况,屏幕将显示这一点,盖子应该关闭。盖一合上,按“Enter”键两次即可开始测试。
注:该装置在软件中有一个功能,在测试过程中,如果水位低于液位传感器超过60秒,机器就会停止,并发出可听到的警报。屏幕将指示您检查供水是否打开,并检查手动排水是否关闭。如果供水和排水处于错误的状态,请纠正并补充水位,然后重新开始测试。但是,如果供水和排水系统处于正确的状态,请关闭机器并联系您授权的Gellowen代理进行维修。
5.4 程序更新
在控制箱的后面有一个用于更新程序的访问端口。这是仅为格洛文服务工程师。如果您想更新您的程序,请联系格罗文服务部。

5.5 测试程序
说明:
? 在高温下测试时,浴缸的盖子会变热。不要把东西放在上面 或触摸盖子 盖在使用。一个在高温下会变红的贴纸贴在盖子上。
? 在高温下进行测试时,要小心,因为蒸汽会在盖子打开时从盖子中逸出。
? 装罐和卸罐时要戴上隔热手套。
? 如果要让该装置闲置一段时间,建议将水从该装置中抽出。
? 紧急停止装置位于控制装置的前端;这将切断机器的电源。
5.5.1 测试程序
为了达到这个目的 手册,供参考 ISO测试程序。有关其他方法的具体测试程序,请参照有关方法。
如果您需要规格 ic信息来自st andard,这些st andard可以从Gellowen购买,请咨询销售 团队的可用性和价格。
? 试样
5.5.1..1 如果要测试的纺织品是织物
要么
a) 同时,将一个40毫米x100毫米的试样附在相邻的多纤维织物上 测量40毫米x 100毫米,通过缝纫沿着较短的一面,与多纤维织物旁边的样本


b) 在相邻的两种单纤维织物(也就是40毫米x100毫米的织物)之间,通过沿着较短的一侧缝纫,附上一个40毫米x100毫米的试样。
5.5.1..2 在哪里测试纱线或松散纤维
取一根纱线或长丝纤维的质量,约等于相邻织物总质量的二分之一
要么
a) 把它放在40毫米x 100毫米之间 多纤维相邻织物的GB-GB-片和40 GB-GB- x 1 00 GB-GB-的不染性织物的GB-GB-片,并沿四面缝好
b) 将其置于40GB-GB- x 100GB-GB-规格的tw - o单纤维织物各一块之间,并沿四面放置se - w,形成复合试样。
5.5.2 过程
? 放置复合试样 在过滤器中加入数量的相关溶液,之前加热到所需的温度。
注:对于某些牢度试验,在溶液中加入无碱钢球或不锈钢盘。这些是在这个阶段添加的。
? 盖上盖子,把盖子拉下来,夹在罐子的两边
? 将1型罐放入托架中,将罐上的销钉放入罐体上的槽中,扭紧直至固定。将2型罐放入载体中,如下图所示。



1型集装箱总成 步:按Type1容器
类型1容器适配器


步:按下并旋转 第三步:释放Type1容器Type1容器
图7。将1型容器固定在容器总成上



2型集装箱总成 步:按Type2容器
转换为类型2容器适配器

步:Push Type2容器 第三步:发布Type2
沿着狭缝一直走到尽头
图8。将2型容器固定在容器总成上
? 将复合材料试样按要求的温度、时间进行处理
? 取下复合材料试样,在冷馏分水中浸两遍,然后在冷水中运行10分钟,挤压。开放出复合标本打破缝合在所有,但肖ter国之一,干挂它在空气温度不超过60oC,智慧h 3 p艺术控制行为只有在剩下的线缝合。
? 评估颜色的变化 用灰色鳞片表示相邻织物的试样和纹理。


5.5.3 测试报告
报告数字评级的变化 在颜色的测试样品和用于染色的各种相邻织物使用。

GB-228P1
550CSI-L带盖密封的水杯
GB-228P2
1200CSI-L带盖密封的水杯
GB-228J 不腐蚀不锈钢球(每包100个)
GB-228K 不腐蚀不锈钢盘(每包25个)
GB-228L
测试用于清洗/干洗的汽缸密封件(pack 8)
测试人员
GB-228N
标准皂粉2.0kg,不含FBA
