产品用途:
全自动插拔力试验机适用于各种连接器等产品之插入力及拔出力测试,搭配专利设计之自动求心装置,将可得到完全准确之插拔力试验,利用Windows,视窗中文画面设定,操作简单方便,且所有资料皆可储存(试验条件,位移曲线图,寿命曲线图,检查报表---等等)。
同时,解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边的问题。
技术参数:
※.最小解析度:0.01gf
※.最大测定行程:150mm
※.夹具尺寸范围:0~40mm
※.速度范围:0-300mm/min
※.X、Y轴移动范围:0-75mm
※.传动机构:滚珠丝杆
※.外观尺寸:360*260*940mm
※ 最小微调距离:0.01mm
※.机台重量:76kg
※.使用电源:220V
试验机软体介绍:
主要测试项目:
※ 连接器插拔寿命衰减曲线分析的测试;
※ 连接器整排插拔测试、单PIN保持力测试;
※ 连接器产品的插入力与位移量、及拔出力与位移量测试;
※ 连接器单孔插拔试验、连接器Normal Force测试;
※ 一般压缩,拉伸破坏试验;
主要功能特点:
※ 可列印储存图形(插拔位移曲线图,寿命曲线图,检查报表);
※ 超越原有的设计,人性化机面测试;
※ 测试资料储存于硬碟(每一笔资料皆可储存,不限次数);
※ 测试条件皆可由电脑画面设定,方便且快速(含插拔行程,速度,暂停时间等);
※ 检验报表抬头内容可随时修改(中英文皆可);
※ 检验报表可转档至.WORD、EXCEL、PDF做编辑;
※ 搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。
仪器保护装置:
a.仪器超载保护
b.紧急停机装置、上下行程限定装置。
c.软件设定参数最大值限定上限保护。
仪器标准配置清单如下:
1.1220S试验本体
2.控制系统:工控电脑、17寸液晶显示器
3.荷重元20kg
4.大型X-Y移动载物台

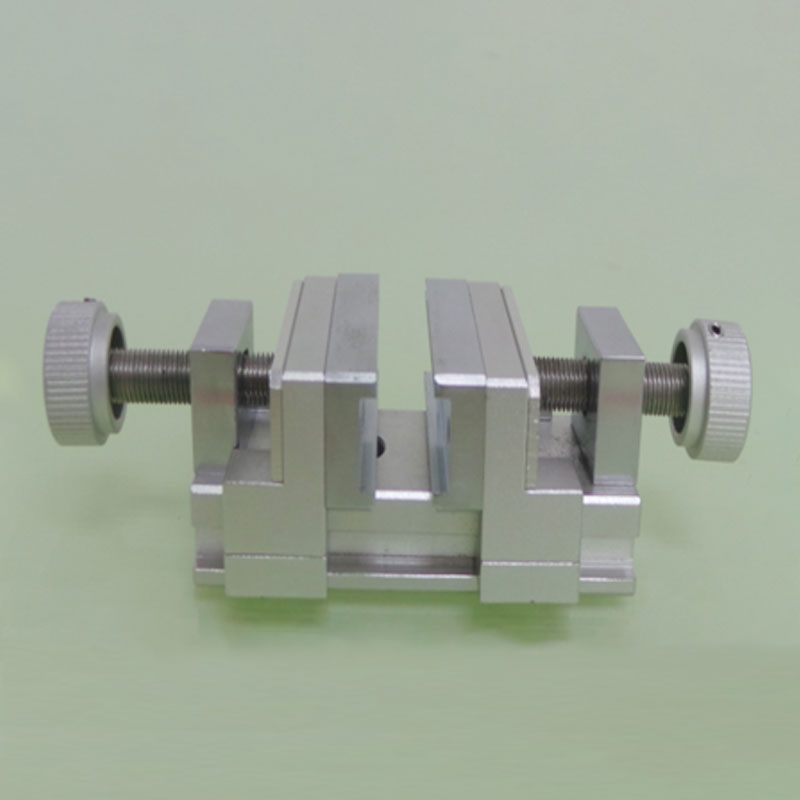

5.万能夹具 1套
