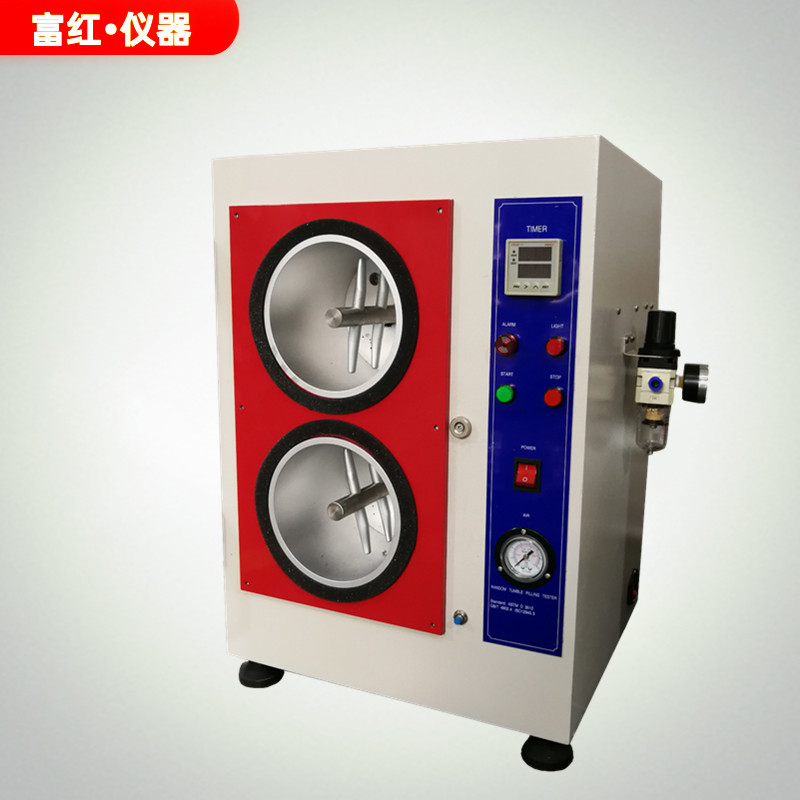

  • 乱翻式起毛起球测试仪
  • 产品星级:
  • 产品型号及参数:
  • 咨询热线:13482813776

  • 在线咨询

产品详情

成功案例

发票说明

物流配送

售后服务

本仪器符合下列标准:

ASTM D3512
DIN 53867
JIS L 1076
 物理:
宽度 47厘米(18.5英寸)
深度 手柄长41厘米(16.1英寸)
高度 68厘米(26.75英寸)
重量 第2部分: 45公斤(100磅)
PT-4: 57公斤(125磅)
试验箱
完成 加工铸铝
 电源:
115v,单相,单线,60hz, 4a230 V,单相,单线,50hz, 2a
熔断器额定115v, 60hz:
F1 2.5 A, 250 V,动作快
F2 2.5 A, 250 V,动作快
F3 1.0 A, 250 V,动作快
F4 5a 250v,动作快
保险丝额定值230v, 50hz:
F1 2.5 A, 250 V,动作快
F2 2.5 A, 250 V,动作快
F3 1.0 A, 250 V,动作快
F4 5a 250v,动作快

描述


CSI--G227T随机滚压起毛起球试验机长期以来一直是测定起球起毛起毛的行业标准的所有织物类型。它满足ASTM D3512、起毛起球及性等纺织品相关表面变化的要求:随机滚筒式起毛起球试验方法。(有关测试方法,请参阅第7.0节中的地址和电话 数字的 适用的标准组织)。起毛起球试验结果可靠,与织物的终使用性能密切相关。
在软木内衬的测试室中,由一对铝叶轮以大约1200 rpm的恒定转速旋转60分钟,将试样翻转。每次测试后,标本被取出,轻度清洗,并进行主观评价。易受影响的织物会形成典型的日常穿着的棉球。用户还发现,表面外观、外观变化、磨损、模糊和颜色损失具有高度的定量相关性。
本手册包含两种型号的PT-2和PT-4的使用说明,PT-2有两个测试室,PT-4有四个测试室。两种型号,在手册中称为起球试验机,操作相同,需要相同的维护程序。
随机转臂起球试验机使用说明书包含操作规程和注意事项。在安装或操作仪器前,请仔细阅读说明书。操作人员和维护技术人员在进行测试或执行维护程序之前,应阅读手册。盖勒文强烈建议您阅读本手册,并不能因为操作随机转臂起球试验机的方式与说明书不一致而被追究责任。
清洁
经常清洗起球试验机,保证了试验的准确性和重复性。
清洗时间表将取决于仪器使用的频率。
从前面板上的测试室周围的过滤垫圈上取下真空棉絮,时更换过滤垫圈。打电话给盖洛文客户服务部订购替代品。
清洗仪器前,请先将电源线从机器上断开。使用干净,柔软,无绒布,擦拭测试室内部,轴组件的暴露部分,门的内部,以及外部表面多余的灰尘和碎片。叶轮可以用洗涤剂和水的溶液或按照试验方法的规定定期清洗。
更换叶轮、皮带和滑轮
使用图4作为本节的参考。只有合格的维修技术人员才能执行日常维护程序。
拆卸叶轮/滑轮总成
将仪器的电源开关调至关闭位置
通过拆卸固定在仪器上的螺丝来拆卸橱柜的后面板。用提供的扳手从滑轮上拆卸两个套筒螺钉。

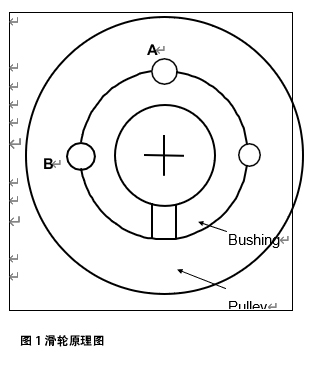

将螺丝插入“A”孔,如图4所示。注意,每个中只有一个螺钉用于松开。



拧紧螺丝,直到轴套在处松动。将滑轮拉向叶轮轴的后部。
要拆卸叶轮,请松开前轴承上的锁紧环套筒螺丝,将叶轮轴从室前拉出。



安装叶轮/滑轮总成
在安装总成之前,从滑轮上拆卸衬套,并清洗衬套、叶轮轴、孔和孔,以任何油、漆或污垢。
将叶轮轴从起毛起球试验机的前部插入试验室,并向仪器的后部滑动。定位轴,使轴的末端与支架和后轴承齐平。叶轮的叶片应在每个腔内向同一方向延伸。
拧紧锁环前轴承上的螺丝,将轴锁紧。
把衬套放在滑轮的上。
将螺丝松松地插入“B”和“C”孔中,如图4所示。
将锁紧环、滑轮(在滑轮上没有衬套)和传动带放置在叶轮轴上的位置。均匀拧紧固定螺丝。
把滑轮锁在适当的位置。靠近仪器前部的滑轮应该
从后轴承的后表面锁紧大约7厘米(2.75英寸)
前轮的后表面。接近仪器后部的滑轮应该从后轴承的后部锁定到滑轮的后表面约4厘米(1.5英寸)。
为了避免损坏电机,滑轮在轴上相互平行


校准

仪器的日常校准是非常重要的。

因此,服务工程师需要对仪器进行计划校准,以下是校准进度表,其中对验针器有要求


项目

校正行动

期

3.1

检查叶轮转速

每12个月

3.2

检查气压

每12个月

3。3

检查计时器的精度

每12个月

3.4

检查门与叶轮轴端部的公差

每12个月


检查叶轮转速

校准工具清单

转速表、敏感纸

校准程序

拿出转速表和感光纸。

打开门

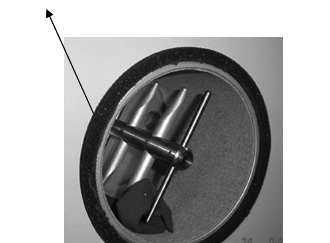

将感光纸粘贴在轴的末端,粘贴位置和方向应如图所示。

关上门

打开仪器电源,按下电源开关,再按下复位开关


仪器启动时,叶轮轴不旋转
验证和步骤如下:
打开后盖
检查电机是否有电源,如果没有,检查整个电路,如果有,检查下一个
检查电机是否坏,如果坏,更换,如果不检查下一个
关上门时检查微开关是否工作,如果不工作,检查微开关是否坏,如果坏,更换微开关,如果坏,调整其位置
如果以上都没问题,请重新仔细检查电路或将仪器归还给盖伦。
计时器失败

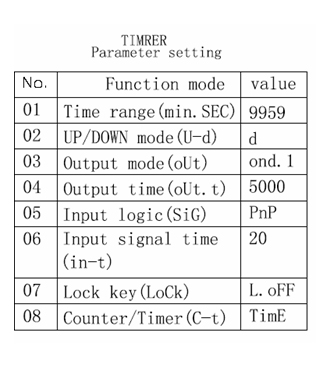

检查定时器参数是否有变化,如有,请按如下指示复位。




空气压力失败了


检查主供气是否打开,如果没有打开,则打开,如果打开则检查下一个


检查气压表是否正常,如果没有变化,检查下一个


检查调整器是否正常,如果不正常,则更改它,如果不正常,则检查下一个
检查是否有软管脱落,如果有,重新连接。
如果以上都可以,那么应该把仪器还给盖勒文。
旋转速度失败
打开后盖和前门
用一只手握住电机皮带,另一只手依次转动叶轮,检查叶轮轴是否从车轮滑出,如果滑出,请参照2.2.2拧紧轴。如果不检查下一个。
检查电机轮是否从电机轴滑出。如果是,请参考2.2.2拧紧轴,如果不是,请检查下一个
检查发明人的频率是否正确,如果不正确,请调整预设的频率,参考下面的指示,直到转速正确为止,如果无论如何不能得到正确的转速,应将仪器归还给盖勒文。










13 14 15

项目/ Pos。

项目代码

描述

1

RTP52101S0001

腰带,390 L 050(适用于PT-4)

2

RTP52101S0002

腰带,300 L 050(适用于PT-4)

3.

RTP52101S0003

空气压力调节器,R374-02BG,1/ 4npt

4

RTP52101S0004

齿轮马达,M9MZ90S4YGA

5

RTP52101S0005

球轴承,CSB204-12

6

RTP52101S0006

225 L050腰带(适用于PT-2)

7

RTP52101S0007

皮带450 L050(适用于PT-2)

8

RTP52101S0008

灯,HXL019 BA15D 24 v21w基地

9

CMR71801S0004

计时器,CT4S

10

RTP52101S0009

气压线规,广场,2”

11

RTP52101S0010

手动阀,MVHF-3V

12

ICI07801S0012

罗克开关,rk1 - 0107 ca

13

RTP52101S0011

镜头

14

RTP52101S0012

叶轮单元(ASTM)

15

RTP52101P0003

室垫片套件
