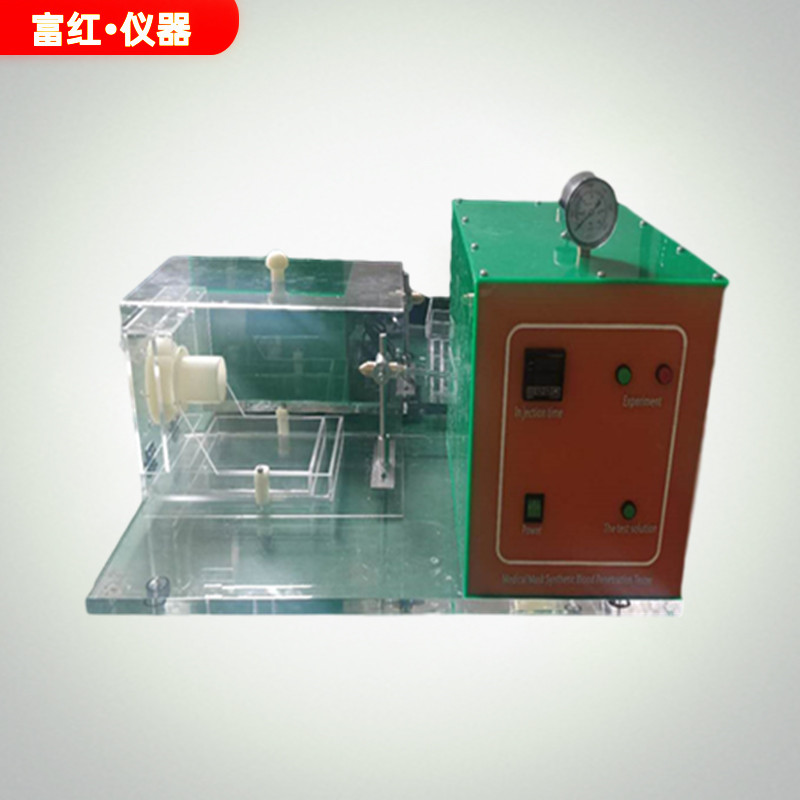

GB2010口罩合成血液穿透测试仪

用于合成血液等液源性液体喷射穿透性能的测定，以评估其防护性能。

1.1 技术参数
  口罩合成血液穿透测试仪

试验环境： 温度 (21±5)℃；相对湿度 (85±10)％
喷射距离： (300±10)mm
喷口直径： Φ0.84mm，长12.7mm
液体喷射速度： 450cm/s；550 cm/s；635 cm/s
电源： AC220V  50Hz
2. 主要用途
适用于口罩防合成血喷溅穿透性能的测定。可供医药检验部门、安全检测部门和科研单位使用。
3. 原理
面罩样品支撑在试验装置上，在300mm距离将2mL的合成血从内径0.84mm的套管中沿水平方向喷向被测口罩。模拟面罩被穿孔血管血液喷溅的场景，观察口罩另一面合成血液的穿透情况。
分别以液体喷射速度：450cm/s、550 cm/s、635 cm/s所对应的液体喷射压力对面罩样品进行试验。记录各喷射速度的试验结果，给出面罩可接受质量水平限为4对应的高血压。

表格 1参考压力表压力与喷射时间的关系
参考压力（kPa） 喷出合成血液体积(mL) 喷射2mL液体阀门开放时间(s)
22.5 2 0.8
30.5 2 0.66
37.5 2 0.57
3.1.1 试验步骤
a) 拉住仪器左上方试样夹的拉手，向左方拉下试样夹。将样品（标准中要求样品从预处理室取出60s内进行试验）固定在试样夹上，如果口罩有褶皱，将褶皱展开固定在试样夹上，以保证靶区为单层材料，以样品中心作为试验靶区。合上试样夹。
b) 按“开始”键，此时，定量的合成血﹙表面张力﹙0.042±0.002﹚N/m﹚沿水平方向喷向定位靶后方的被测口罩，同时时间定时器开始计时，到设定的喷射时间后，仪器自动停止喷射。
c) 10s后蜂鸣器响起，按“停止”按键，注意检查试样的观察面是否有合成血出现。
d) 一次试验结束。如果还需继续试验，重复步骤A-C直至做部试验。
3.1.2 试验全部结束后，将试液箱中的合成血液残液干净，换入蒸馏水，清洗整个管路，当喷头喷出清水后，继续将试液罐内的清水全部排净。关闭空压机上出口阀，关闭电源开关。将残液盘洗刷干净，清理干净工作台面，将试液箱中的蒸馏水干净。
3.2 定位靶试验
3.2.1 首先，关闭空压机上的出口阀门，将空压机接通电源，待空压机达到预定压力后。切断空压机电源，关闭气源开关，打开出口阀门将仪器左侧的过滤减压阀阀头向上拔起，按照阀头指示，“+”方向为增压，“-”方向为减压调节，使过滤减压阀的压力表显示0.2MPa。安装上定位靶，使定位靶背面与口罩试样间距离为10mm，用定位靶底部导向板上的定位螺钉拧紧定位。
3.2.2 将仪器左侧的气源开关旋到关闭（竖直为关闭），打开电源开关，按下“上试液”键，注意观察试液盒上方的回水管，回水管有试液流出，即刻按起“上试液”键。上试液完毕。
3.2.3 用定位尺确定喷头到面罩的距离为（300±10）mm后，用螺钉将定位靶座固定。
3.2.4 旋开仪器左侧气源开关（旋钮水平），调节仪器的精密减压阀，按照阀头指示，“+”方向为增压，“-”方向为减压调节，参照表2调整压力表压力，将面板上的“喷射时间”定时器设定为1min或更长时间，按“开始”键，松开喷嘴定位螺钉，上下左右调整喷嘴，使喷射出的试液流对准定位靶板上的小孔中心呈直射状，旋紧定位螺钉，按“停止”键。
对于密度为1.005g/mL的试验用液体，压力表压力与流速的关系见表格 2。
表格 2压力表压力与流速的关系
参考压力（kPa） 中靶速度（cm/s） 喷射1s的质量
小（g） 目标值（g） 大（g）
39.5 450 2.456 2.506 2.556
49.5 550 3.002 3.063 3.124
59 635 3.466 3.537 3.607
3.2.5 将面板上的“喷射时间”定时器设定为1s，按“开始”键，试液喷射1s后停止喷射，用天平称量从喷嘴喷出的液体的质量，确保喷出的液体质量在表2给出的范围内。若不在范围内，可以微调压力值，（液体对准靶孔的方法参照6.2.4）使穿过靶孔的液体质量在表2给出的范围内。
3.2.6 参考压力表压力与喷射时间的关系见表3，在不同的压力下，调整喷射时间，使连续喷射3次穿过靶孔的液体体积为2mL，对于密度为1.005g/mL的试验用液体，质量为2.01g。若从喷嘴喷射出的液体体积（从放置试样处接出）不是2mL，可以适当调整喷射时间，保证穿过靶孔的液体体积为2mL。（试验需准备对应着450 cm/s、550 cm/s、635 cm/s三种喷射速度的样品三套，按照不同的喷射速度分别进行试验，以评定试样的耐合成血穿透能力），然后按照下述步骤进行试验。
表格 3参考压力表压力与喷射时间的关系
参考压力（kPa） 喷出合成血液体积(mL) 喷射2mL液体阀门开放时间(s)
39.5 2 0.80
49.5 2 0.66
59 2 0.56
3.2.7 试验步骤
a) 拉住仪器左上方试样夹的拉手，向左方拉下试样夹。将样品（标准中要求试样从预处理室取出后60s内进行试验）固定在试样夹上，如果口罩有褶皱，将褶皱展开固定在试样夹上，以保证靶区为单层材料，以样品中心作为试验靶区。合上试样夹。
b) 按“开始”键，此时，定量的合成血﹙表面张力﹙0.042±0.002﹚N/m﹚沿水平方向喷向定位靶后方的被测口罩，喷射开始，同时时间继电器开始计时，到设定的喷射时间后，仪器自动喷射停止。
c) 10s后蜂鸣器响起，按“停止”按键，打开试样夹。在合适的光照条件下，检查试样的观察面是否有合成血出现。
d) 一次试验结束。如果还需继续试验，重复步骤A-C直至做部试验。
3.2.8 试验全部结束后，将试液箱中的合成血液残液干净，换入蒸馏水，清洗整个管路，当喷头喷出清水后, 继续将试液罐内的清水全部排净。关闭空压机上出口阀，关闭电源开关。将残液盘洗刷干净，清理干净工作台面，将试液箱中的蒸馏水清干净。
